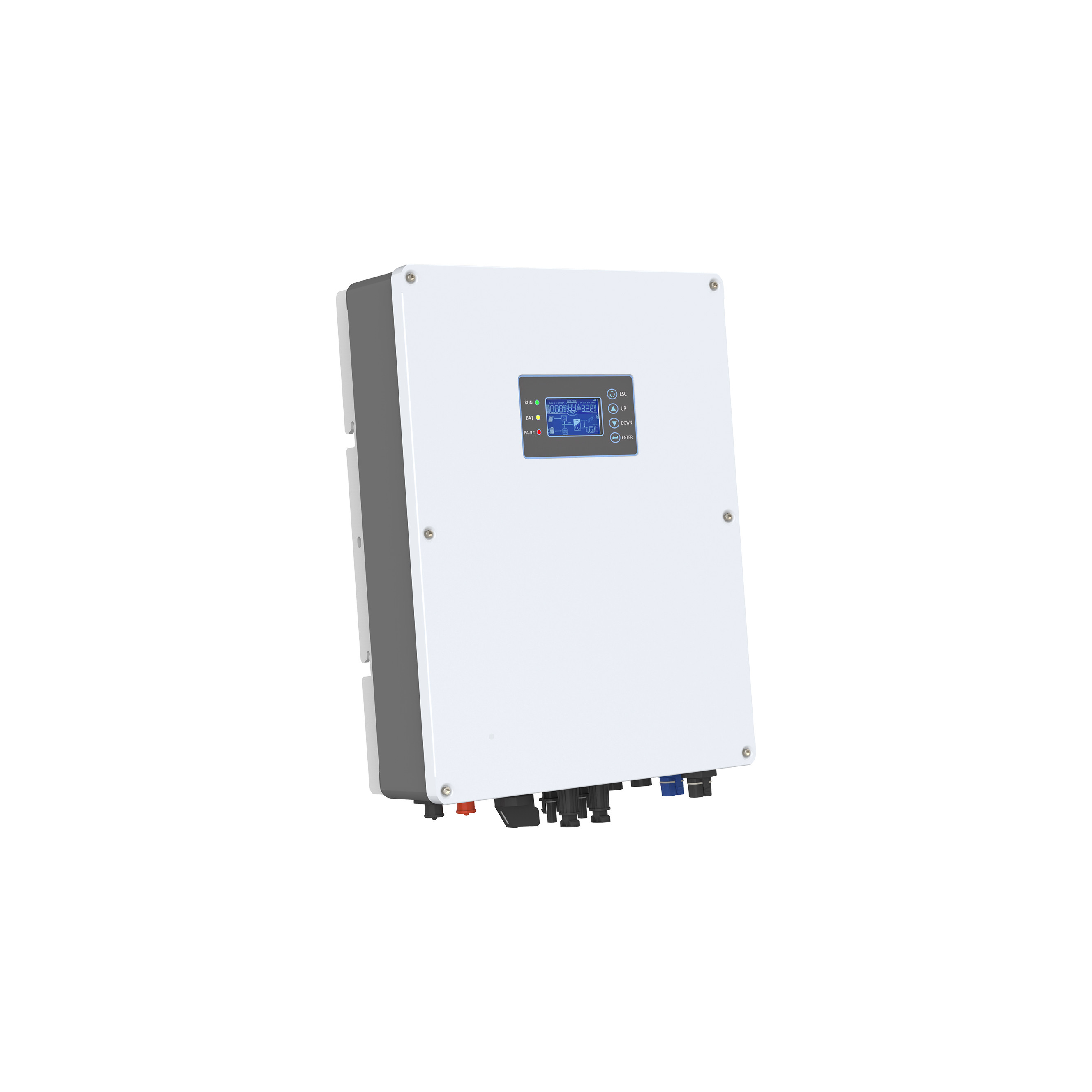

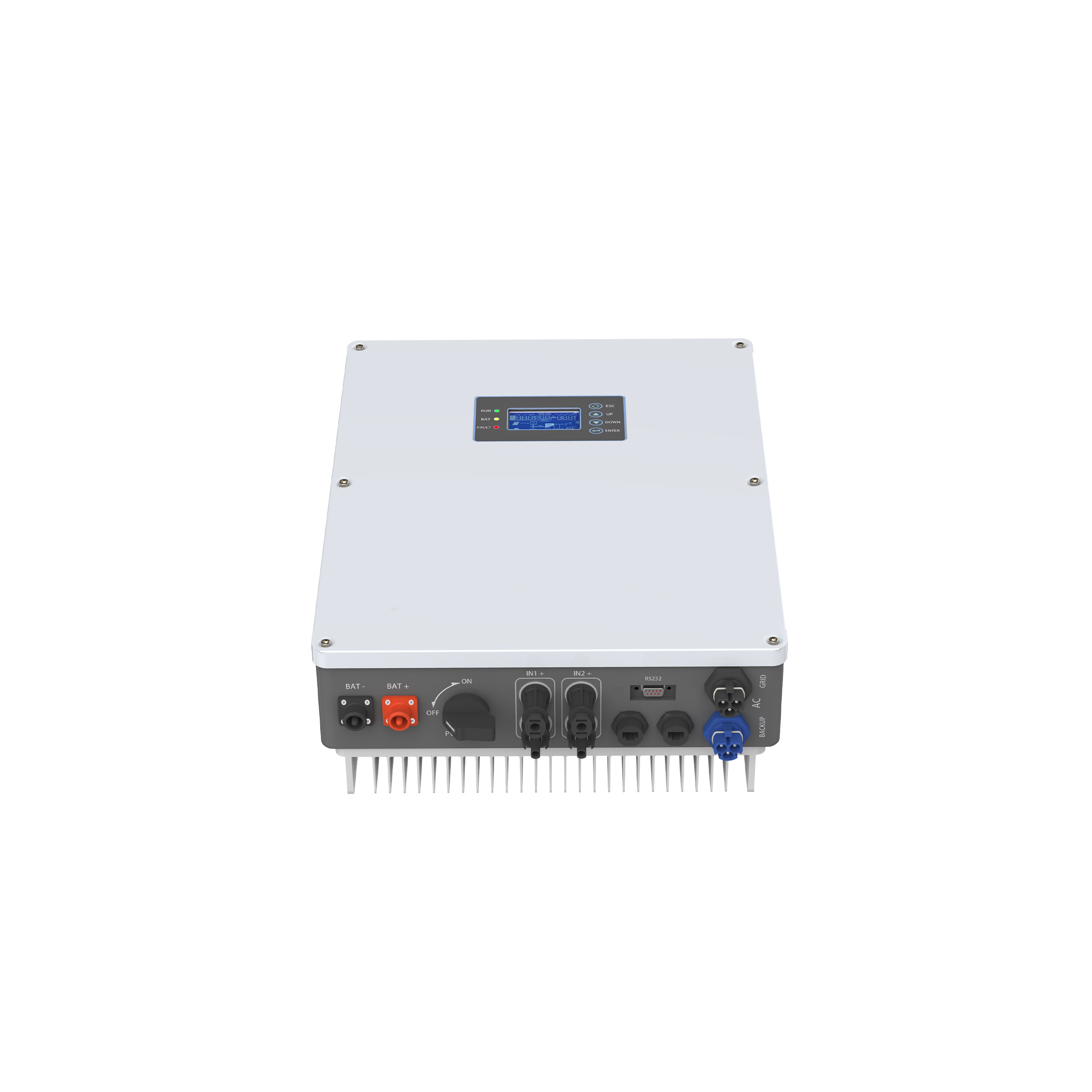

SunMax 3k 储能混合逆变器
MODEL | SunMax 3K48 -V | SunMax 5K48 -V |
PV 输入 | ||
最大PV阵列功率 | 4000W | 6000W |
最大PV阵列开路电压 | 500VDC | |
启动电压 | 100VDC | |
MPPT工作电压范围 | 120-450VDC | |
标称输入电压 | 360VDC | |
最大输入电流MPPT | 20A | 30A |
MPPT数量 | 1 | 1 |
电池 | ||
电池类型 | 铅酸/锂电 | |
标称电池电压 | 48V | |
电池电压范围 | 41-58V | |
最大交流充电电流 | 30A | 50A |
最大光伏充电电流 | 60A | 100A |
最大连续充电电流 | 60A | 100A |
最大连续放电电流 | 60A | 100A |
并网运行 | ||
额定输出功率 | 3300W | 5500W |
输出最大并网电流 | 15.2A | 23.9A |
标称输出电压 | 220/230/240Vac | |
标称交流电网频率 | 50/60Hz | |
功率因数 | ~1(Adjustable from 0.8 leading to 0.8 lagging) | |
最大总谐波失真 | < 3% | |
离网运行 | ||
标称视在功率 | 3500VA | 5500VA |
最大输出视在功率 | 4200VA | 6600VA |
最大输出电压 | 220/230/240Vac | |
最大输出电流 | 15.2A | 23.9A |
输出频率 | 50/60Hz | |
切换时间 | < 10ms | |
效率 | ||
光伏最大转换效率 | 97.1% | 97.1% |
电池最大转换效率 | 93.0% | 93.0% |
保护 | ||
光伏绝缘电阻检测 | Yes | |
剩余电流监测 | Yes | |
防孤岛效应保护 | Yes | |
交流过电流/过电压保护 | Yes | |
浪涌保护 | Ⅱ | |
零输出 | Yes | |
无电池运行 | Yes | |
通用数据 | ||
工作温度范围 | -10--50℃ | |
相对湿度 | 0∽95% | |
海拔高度 | <4000m | |
冷却方式 | Intelligent Fan cooling | |
显示 | LED + LCD | |
BMS通信 | RS485 | |
通讯接口 | WiFi/4G | |
防护等级 | IP65 | |
重量(kg) | 9 | 10 |
尺寸(W*H*Dmm) | 120*295*480mm | |
安装方式 | 壁挂式 |
